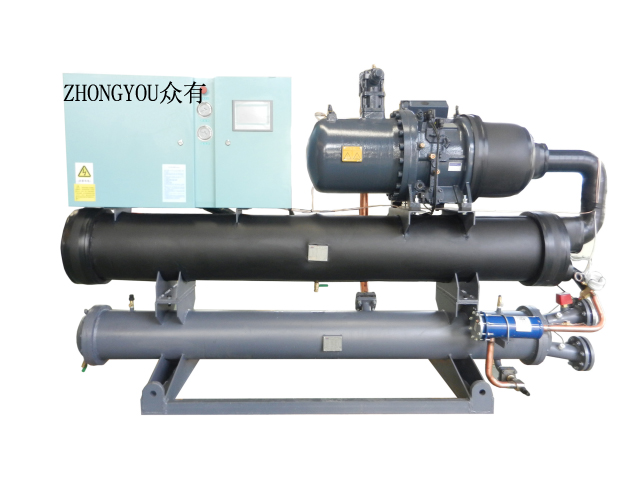

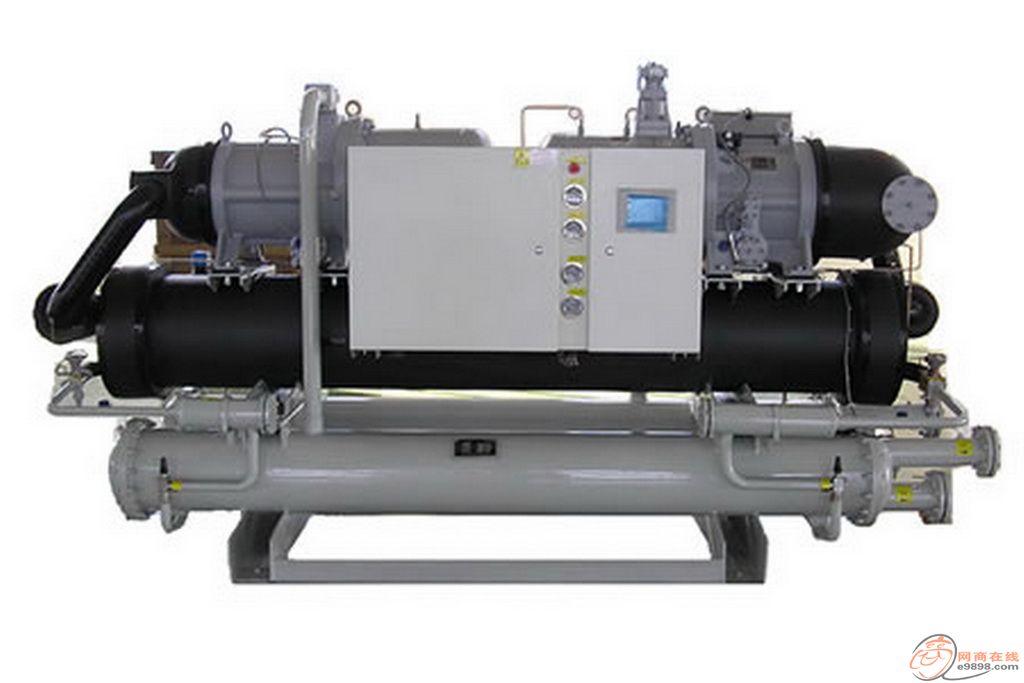

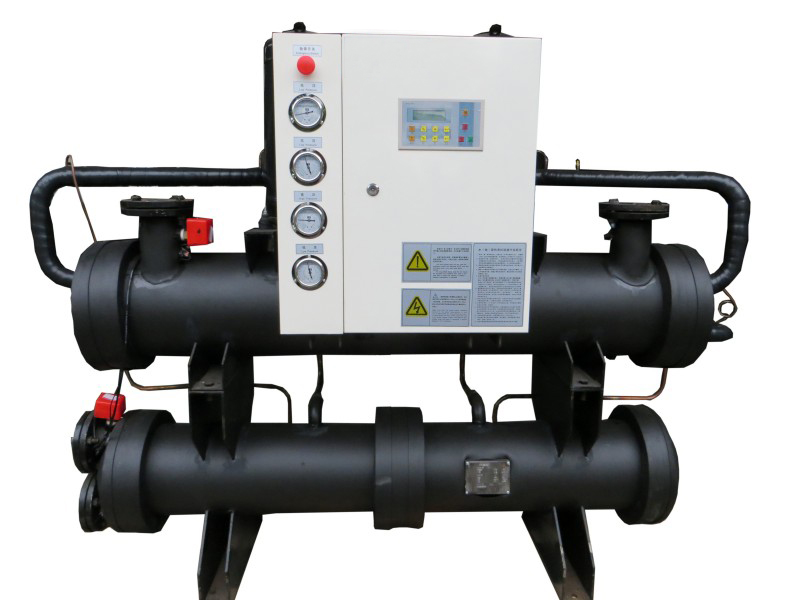

水冷螺桿式工業冷水機組

產品優勢Product advantage

LSB系列高效（節能）型水冷螺桿冷水機組是本公司利用強大的產品研發能力和多年設計生產活塞式冷水機組的經驗，綜合國內外同類產品的優點而設計開發的新一代螺桿冷水機組。該產品追蹤時代發展潮流，把高可靠性、高效率、高自動化和節能環保等特點完美地結合在一起，是一種更方便、更可靠的綠色中央空調主機，可同時適用于空調和蓄冰工況。該產品廣泛適用于商場、賓館、影劇院、醫院、大型廠房及高層樓宇等需要空調或蓄冰的場所，也可作為電力、化工、醫藥等行業工藝過程的冷源主機。

400-021-9919 021-62255526 1514463928

產品介紹
應用說明

工作原理：

本產品符合GB/T 18430.1-2001《蒸汽壓縮循環冷水(熱泵)機組工商業用和類似用途的冷水(熱泵)機組》的規定。同時符合GB19577－2004《冷水機組能效限定值及能源效率等級》中規定的二級能效等級標準。

制冷量：100KW-3860KW

適用范圍：1000 m2-35000m2的商場、寫字樓、賓館、影劇院、餐飲娛樂等各類建筑。

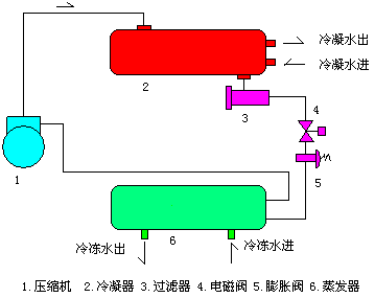

工作原理圖：

機組特點：

1. 螺桿式壓縮機：
國際著名品牌半封閉雙螺桿制冷壓縮機。
高效率5:6專利非對稱齒型雙螺桿。
具有四段容量調節或無級容量調節。
高精度SKF、FAG零間隙軸承。
內置油分采用雙層過濾方式，濾油效果佳，換熱器可發揮最佳效果。
電機采用高效硅鋼及特殊槽型設計，配備內外全向式設計冷卻流道和進出口壓降最小設計，使壓縮機效率很高。
內建壓差式供油潤滑系統，減少易損件。
軸向連續性輸氣加專利型排氣腔設計，降低了振動和噪音。

2. 電氣控制：
國際知名品牌電控元件及工業級PLC可編程控制器。
大屏幕液晶顯示器，顯示控制設備的各項運行參數。
高低壓保護、油位保護、排氣過熱、電機過熱、過電流保護、缺相、逆相保護、斷水保護、防凍保護等自動保護功能，確保了產品運行的高度可靠性。
具有等磨損切換、累計運行時間記錄、故障顯示及鎖定、當前溫度顯示、歷史溫度趨勢及記錄、定時開、停機等控制功能，同時可以根據用戶要求提供具有遠程控制功能的標準備用接口，確保了產品運行的高度自動化。

3. 換熱器：
經電腦優化設計的高效管殼式換熱器，實現了參數最優化，保證了最佳的換熱效果，保證機組在廣闊地域都具有良好的能效比。
換熱器采用加大水側污垢系數設計，保證本機組在長時間運行過程中，冷量不衰減。

4. 熱力膨脹閥：
采用國際知名品牌的精確控制熱力感應膨脹閥，使得機組無論在滿負荷還是部分負荷均能發揮最佳效率，使能效比提高5％～10％。

5. 節能器：
采用國際先進水平的不銹鋼板式換熱器和具有自主知識產權的管殼式經濟器，可有效提高制冷能力達15%-20%。

6. 可靠完善的測試：
裝配完成后經嚴格的氣壓檢漏試驗。
持續24h的保壓試驗。
多系統(含雙系統)機組24h分腔保壓試驗。
帶氟滿負荷試驗。

7. 方便運輸、安裝、調試：
所有產品均帶氟出廠，設備安裝就位后接好水管和電源線，按開機按鈕后即可實現產品的正常運行。
體積小，使安裝所需的機房空間大為減小。

8. 能效比高，應用廣泛：
根據大量設計經驗開發，使機組能效比較高。
單機制冷量最大可達3410KW，使螺桿型冷水機組廣泛應用于大型建筑中。

LSB型水冷螺桿式冷水機組性能參數：

型號			LSB 100	LSB 135	LSB 180	LSB 195	LSB 235	LSB 260	LSB 305	LSB 320	LSB 350
制冷量		KW	100	135	185	200	250	270	290	320	350
運行控制方式			PLC可編程控制器全自動控制
使用電源			～380V 50Hz 三相四線制
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	數量		1臺
	啟動類型		Y-△啟動
	能量調節		0-33-66-100%			0-25%-50%-75%-100%
	輸入功率	KW	22.6	29.8	37.3	41	49.9	54.3	61.1	64.3	70.8
	額定電流	A	39.3	51.9	64.9	71.3	86.8	94.5	106.3	111.9	123.2
蒸發 器	型式		高效殼管干式換熱器
	水量	t/h	17.2	23.2	31	33.6	40.6	44.8	52.6	55.2	60.4
	配管管徑		DN65		DN80		DN100
	水壓降	Kpa	48	48	50	50	50	52	54	55	55
冷凝器	型式		高效殼管干式換熱器
	水量	t/h	21.5	29	38.7	41.9	50.5	55.9	65.6	68.8	75.3
	配管管徑		DN65		DN80		DN100
	水壓降	Kpa	46	46	47	47	48	49	51	53	53
制冷劑	類型		R22
制冷劑	充注量	kg	20	27	36	39	47	52	61	64	70
外形尺寸	長	mm	2100	2360	2450	2860	2860	2860	2860	2860	2860
	寬	mm	700	700	900	900	900	900	900	900	900
	高	mm	1410	1520	1580	1600	1720	1745	1745	1770	1880
機組重量		kg	850	1050	1270	1340	1640	1680	1720	1750	2080

注：1.制冷工況：冷凍水進水溫度12℃，冷凍水出水溫度7℃；冷卻水進水溫度30℃，冷卻水出水溫度35℃。

2.溫度條件: 冷凍水出水溫度范圍5℃～15℃,冷卻水進水溫度范圍19℃～33℃。

3.蒸發器和冷凝器的水側設計承受壓力為1.0Mpa。

4.名義工況中蒸發器水側污垢系數為0.018m²℃/kw，冷凝器水側污垢系數為0.044m²℃/KW。

5.除上述規格和要求外，公司可根據客戶要求定制非標產品。
